在FealPy中可以通过QuadrangleMesh、Quadtree来建立二维四边形网格对象，同时也可以导入Gmsh生成的非结构网格。值得说明的是，在 FealPy 中，我们约定逆时针方向为正方向。
QuadrangleMesh
QuadrangleMesh 四边形网格对象的建立，只需要给出节点 node 和单元 cell，如下面代码所示
import numpy as np
import matplotlib.pyplot as plt
from fealpy.mesh import QuadrangleMesh # 从Fealpy导入QuadrangleMesh
node = np.array([ #节点信息，给出点的坐标，形状为(NN, 2)
(0.0, 0.0), # 0 号点
(0.0, 1.0), # 1 号点
(0.0, 2.0), # 2 号点
(1.0, 0.0), # 3 号点
(1.0, 1.0), # 4 号点
(1.0, 2.0), # 5 号点
(2.0, 0.0), # 6 号点
(2.0, 1.0), # 7 号点
(2.0, 2.0), # 8 号点
], dtype=np.float64)
cell = np.array([ #单元信息，给出构成每个单元的四个点的编号，形状为(NC, 4)
(0, 3, 4, 1), # 0 号单元
(1, 4, 5, 2), # 1 号单元
(3, 6, 7, 4), # 2 号单元
(4, 7, 8, 5), # 3 号单元
], dtype=np.int_)
mesh = QuadrangleMesh(node, cell) #建立四边形网格
#画图
fig = plt.figure()
axes = fig.gca()
mesh.add_plot(axes)
mesh.find_node(axes, showindex=True)#展示节点的编号
mesh.find_edge(axes, showindex=True)#展示边的编号
mesh.find_cell(axes, showindex=True)#展示单元的编号
plt.show()
生成的网格图像如下:
<img src=”../../../assets/images/mesh/quad-mesh/quadmesh.png”alt=”QuadrangleMesh” style=”zoom:100%;” />
其中，node 给出了节点的坐标，cell 给出了所有单元的数据。
在上述算例中，cell 包含 4 个单元，即 [0,1,3,4]，[1,4,5,2]，[3,6,7,4]，[4,7,8,5]， 这存储的是构成网格单元的节点的编号，[0,1,3,4] 是由 0号、1号、3号和4号四个节点构成的四边形网格单元。
建立网格后，我们可以通过entity来得到边的数据:
edge = mesh.entity('edge')
print("edge:\n", edge)
edge: #单元信息，给出构成每个边的两个点的编号，形状为(NE, 2)
[[1 0] #0号边
[0 3] #1号边
[2 1] #2号边
[4 1] #3号边
[5 2] #4号边
[3 4] #5号边
[3 6] #6号边
[4 5] #7号边
[7 4] #8号边
[8 5] #9号边
[6 7] #10号边
[7 8]] #11号边
上面边的编号和图中的编号一一对应，这些编号称为边的全局编号，除此以外，在每个单元上还有各边的局部编号，记录每个单元内各边的顺序，可以通过网格类 Mesh2dDataStructure 中的函数 cell_to_edge 得到。
网格的一些属性函数
NN = mesh.number_of_nodes() # 节点node个数
NE = mesh.number_of_edges() # 边edge个数
NC = mesh.number_of_cells() # 单元cell个数
node = mesh.entity('node') # 节点数组，形状为(NN,2)，储存节点坐标
edge = mesh.entity('edge') # 边数组，形状为(NE,2), 储存每条边的两个节点的编号
cell = mesh.entity('cell') # 单元数组，形状为(NC,4),储存构成四边形的四个节点编号
ebc = mesh.entity_barycenter('edge') # (NE,2)，储存各边的重心坐标
cbc = mesh.entity_barycenter('cell') # (NC,2), 储存各单元的重心坐标
eh = mesh.entity_measure('edge') # (NE,1), 每条边的长度
cell 与 edge,node,cell之间的关系
cell2edge单元和边的邻接关系，储存每个单元相邻的4个边的编号，实际也为构成四边形四条边的编号。
cell2edge = mesh.ds.cell_to_edge()
#(NC,4),单元和边的邻接关系，储存每个单元相邻的4个边的编号，实际也为构成四边形四条边的编号
print('cell2edge:\n',cell2edge)
cell2edge:
[[ 1 5 3 0]
[ 3 7 4 2]
[ 6 10 8 5]
[ 8 11 9 7]]
通过 cell2edge 可以看出，对于0号单元，1号边为它的0号边，5号边为它的1号边，3
号边为它的2号边，0号边为它的3号边，这就是它们的局部编号。
cell2node单元和节点的邻接关系，储存每个单元相邻的4个节点编号，实际也就是构成四边形单元的四个顶点编号。
cell2node = mesh.ds.cell_to_node()
#(NC,4),单元和节点的邻接关系，储存每个单元相邻的4个节点编号，实际也就是构成四边形单元的四个顶点编号
print('cell2node:\n',cell2node)
cell2node:
[[0 3 4 1]
[1 4 5 2]
[3 6 7 4]
[4 7 8 5]]
cell2cell, 单元和单元的邻接关系，储存每个单元相邻的单元编号 。
cell2cell = mesh.ds.cell_to_cell() # (NC, 4)
# (NC,4),单元和单元的邻接关系，储存每个单元相邻的单元编号
print('cell2cell:\n',cell2cell)
cell2cell:
[[0 2 1 0]
[0 3 1 1]
[2 2 3 0]
[2 3 3 1]]
需要说明，cell2cell 存储的是该单元四条边相邻的单元编号，当相邻单元为无界区域时，存储的编号为该单元本身的编号。
例如 0号单元边的四条边是 [1 5 3 0]，其 1 号边与无界区域相邻，故 cell2cell 中储存本身单元编号 0，而 5 号边与 2 号单元相邻，故储存的单元编号为 2，3 号边与 1 号单元相邻，故储存的单元编号为 1，0 号边与无界区域相邻，故 cell2cell 中储存本身单元编号 0，所以 0 号单元的 cell2cell 是 [0 2 1 0]。
edge 与 cell,node,edge之间的关系
edge2cell边与单元的邻接关系，储存与每条边相邻的两个单元的信息。
edge2cell = mesh.ds.edge_to_cell()
# (NE, 4),边与单元的邻接关系，储存与每条边相邻的两个单元的信息
print('edge2cell\n:',edge2cell)
输出为
edge2cell:
[[0 0 3 3]
[0 0 0 0]
[1 1 3 3]
[0 1 2 0]
[1 1 2 2]
[0 2 1 3]
[2 2 0 0]
[1 3 1 3]
[2 3 2 0]
[3 3 2 2]
[2 2 1 1]
[3 3 1 1]]
edge2cell 存储了与每条边相邻的两个单元的信息，前两项为单元的编号，后两项为该边在对应单元中的局部编号，若该边为边界边，则前两项的编号相同。
以 0 号边为例，因其与 0 号单元和无界区域相邻，故前两项均为 0，又因在 0 号单元中，其为 3 号边，故后两项均为 3；
再以 3 号边为例，因其与 0 号单元和 1 号单元相邻，故前两项为 0,1，又因为其在 0 号单元中为 2 号边，1 号单元中为 0 号边，故后两项为 2,0。
edge2node边与节点的邻接关系，储存每条边的两个端点的节点编号, 实际也就是构成边的两个顶点编号。
edge2node = mesh.ds.edge_to_node()
# (NE,2),边与节点的邻接关系，储存每条边的两个端点的节点编号, 实际也就是构成边的两个顶点编号
print('edge2node:\n',edge2node)
edge2node:
[[1 0]
[0 3]
[2 1]
[4 1]
[5 2]
[3 4]
[3 6]
[4 5]
[7 4]
[8 5]
[6 7]
[7 8]]
edge2edge稀疏矩阵，判断两条边是否相邻，相邻为True，否则为False。
edge2edge = mesh.ds.edge_to_edge()
# (NE,NE),稀疏矩阵，判断两条边是否相邻，相邻为True,否则为False
print('edge2edge:\n',edge2edge)
edge2edge:
(0, 3) True
(0, 2) True
(0, 1) True
(0, 0) True
(1, 6) True
(1, 5) True
(1, 1) True
(1, 0) True
(2, 4) True
(2, 3) True
(2, 2) True
(2, 0) True
(3, 8) True
(3, 7) True
(3, 5) True
(3, 3) True
(3, 2) True
(3, 0) True
(4, 9) True
(4, 7) True
(4, 4) True
(4, 2) True
(5, 8) True
(5, 7) True
(5, 3) True
: :
(6, 1) True
(7, 9) True
(7, 4) True
(7, 8) True
(7, 7) True
(7, 5) True
(7, 3) True
(8, 11) True
(8, 10) True
(8, 8) True
(8, 7) True
(8, 5) True
(8, 3) True
(9, 11) True
(9, 9) True
(9, 7) True
(9, 4) True
(10, 11) True
(10, 8) True
(10, 10) True
(10, 6) True
(11, 9) True
(11, 11) True
(11, 10) True
(11, 8) True
edge2edge为稀疏矩阵，它判断两条边是否相邻，如0号边与3号边相邻，故矩阵在
(0,3)处为 True, 而未相邻的两条边在矩阵中的对应位置均为 False。
node与 node,edge,cell 间的关系
node2cell判断节点是否位于某单元中，位于则对应位置为True，否则为False。
node2cell = mesh.ds.node_to_cell()
# 稀疏矩阵,(NN, NC),判断节点是否位于某单元中，位于则对应位置为True，否则为False
print('node2cell:\n',node2cell)
node2cell:
(0, 0) True
(1, 0) True
(1, 1) True
(2, 1) True
(3, 0) True
(3, 2) True
(4, 0) True
(4, 1) True
(4, 2) True
(4, 3) True
(5, 1) True
(5, 3) True
(6, 2) True
(7, 2) True
(7, 3) True
(8, 3) True
node2cell 为稀疏矩阵，与edge2edge原理相同，以 0 号点为例，可以看出，由于 0 号点位于0号单元，所以矩阵 (0,0) 位置为 True。
下面的 node2edge 和 node2node 原理也相同，故不再输出。
node2dege判断节点是否为某边的端点，若是则对应位置为True，否则为False。
node2edge = mesh.ds.node_to_edge()
# 稀疏矩阵，(NN,NE),判断节点是否为某边的端点，若是则对应位置为True,否则为False
node2node判断某两个节点是否相邻，若是则对应位置为True，否则为False。
node2node = mesh.ds.node_to_node()
# 稀疏矩阵，(NN,NN),判断某两个节点是否相邻，若是则对应位置为True,否则为False
node,edge,cell 与边界的关系
isBdNode判断是否为边界点。
isBdNode = mesh.ds.boundary_node_flag()
# (NN, ), bool，判断是否为边界点
print('isBdNode:\n',isBdNode)
isBdNode:
[ True True True True False True True True True]
isBdNode 是一组逻辑数据，用来判断节点是否为边界点，这里只有 4 号点不是边界点，所以为 False。
下面的 isBdEdge 和 isBdCell 原理也相同，故不再输出。
isBdEdge判断边是否为边界边。isBdEdge = mesh.ds.boundary_edge_flag()isBdCell判断单元是否为边界单元。# (NE, ), bool，判断是否为边界边 isBdCell = mesh.ds.boundary_cell_flag() # (NC, ), bool，判断是否为边界单元- 计算单元面积
area = mesh.area() print('the area of mesh:', area)输出依次表示了每个单元的面积
the area of mesh: [1. 1. 1. 1.] - 一致加密网格

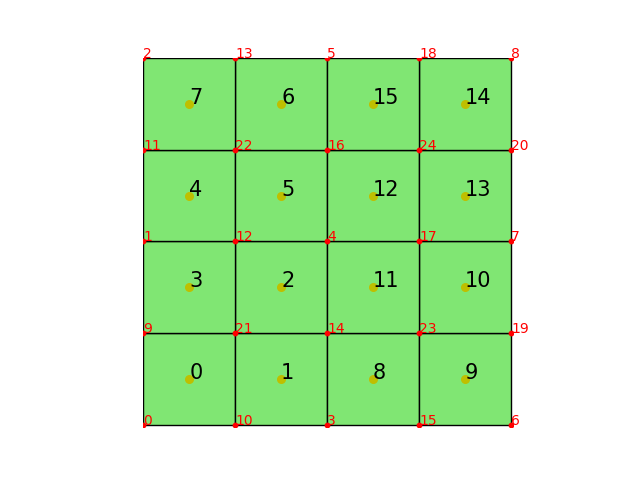

mesh.uniform_refine()一致加密是指每一个网格单元分割成同等大小的四个四边形小网格，一致加密一次的网格如下:
Quadtree
Quadtree是四叉树网格结构，我们可以通过FealPy来建立这样一个网格对象，与QuadrangleMesh不同的是数据结构不同更有利于做网格自适应。 四叉树索引的基本思想是将地理空间递归划分为不同层次的树结构。它将已知范围的空间等分成四个相等的子空间，如此递归下去，直至树的层次达到一定深度或者满足某种要求后停止分割。

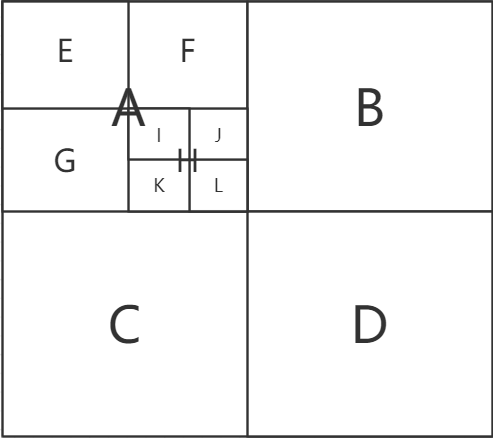

这里 A、B、C、D四个单元作为基础单元，对A单元进行加密得到E、F、G、H单元，则E、F、G、H单元是A单元的叶子单元，进一步对H单元一分为四得到I、J、K、L四个单元，这样H单元就是I、J、K、L单元的父单元，I、J、K、L单元是H单元的叶子单元，依次递进。

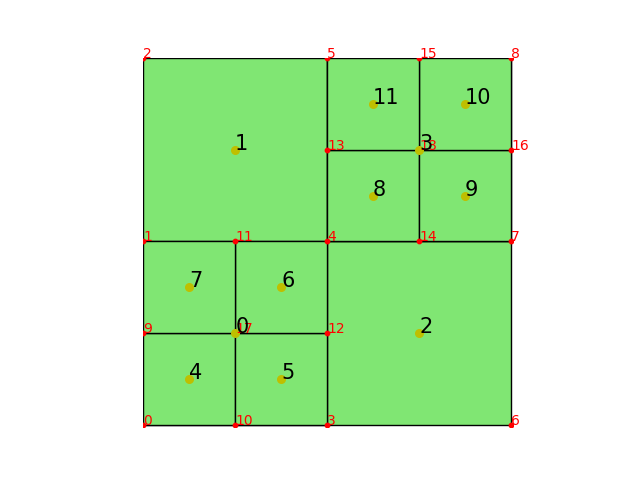

因为 Quadtree 网格更适用于加密，所以这里给出 Quadtree 在 FealPy 中的加密示例，首先我们通过Quadrangle 网格的 node 和 cell来建立一个初始网格。
from fealpy.mesh import Quadtree
Quadtree = Quadtree(node,cell) #建立 Quadtree 网格对象
isMarkedCell = [True,False,False,True] #标记需要加密的单元， 逻辑数组表示标记0号和3号单元
Quadtree.refine_1(isMarkedCell=isMarkedCell) # 加密标记单元
Quadtree 的基础属性函数和 Quadrangle 网格属性函数一致。
非结构网格
我们可以利用 Gmsh 构造各种网格来导入FealPy中，具体如下:
import meshio
from fealpy.mesh import QuadrangleMesh
mesh = meshio.read(filename) # filename格式为*.msh, 读取gmsh文件
node = mesh.points
node = node[:,0:2] # 得到节点
cell = mesh.cells_dict['quad'] #得到单元
'''
去掉多余重复的点
'''
isUsingNode = np.zeros(node.shape[0], dtype=np.bool)
isUsingNode[cell] = True
NN = isUsingNode.sum()
idxmap = np.zeros(node.shape[0], dtype=np.int32)
idxmap[isUsingNode] = range(NN)
cell = idxmap[cell]
node = node[isUsingNode] #得到所有有效点
mesh = QuadrangleMesh(node,cell)

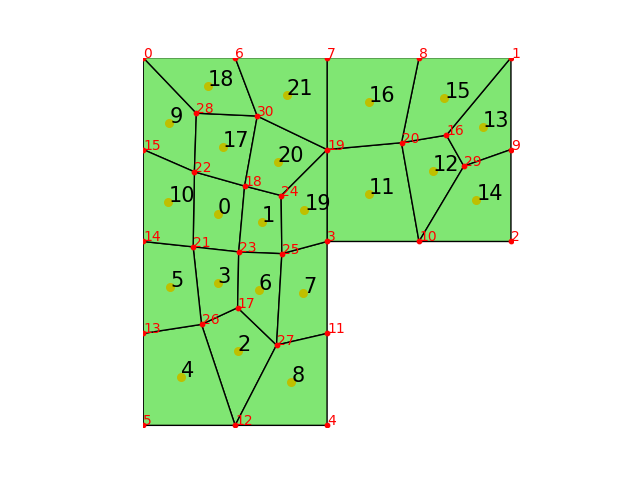

对应的网格展示如下：
